焦?fàn)t煤氣放散點火裝置現場到組成
想了解焦?fàn)t荒煤氣放散點火中塔架平臺設計原理的朋友注意了，今天我們來講一下焦?fàn)t荒煤氣放散點火裝置的塔架平臺設計原理。

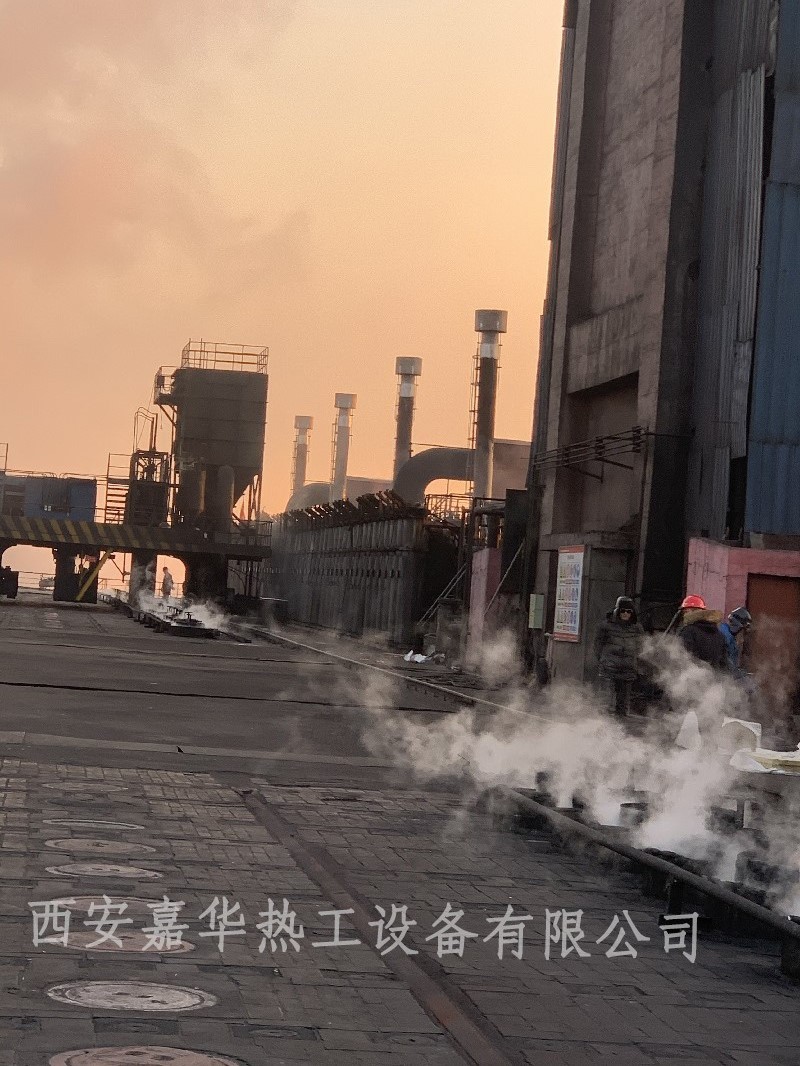

我們先來了解一下現場情況：
1、放散物： 焦?fàn)t荒煤氣。
2、介質溫度：﹤100℃。
3、放散管出口最大壓力：150~300 pa。
4、引燃方式：通過火焰?zhèn)鬏斊鲗?duì)荒煤氣直接引燃。
5、安裝位置：焦?fàn)t集氣管上，處于高溫度、高粉塵、高腐蝕。
根據甲方的技術要求，西安嘉華熱工做出以下方案，經現場勘察，原蒸汽吹掃閥 ，利舊改造，原氨水翻板閥與執行機構需全部更換，需在原焦?fàn)t放散管之間架設橋架， 在焦?fàn)t放散點火控制系統安裝在兩座焦?fàn)t集氣管之上，采用一控四制，每個PLC控制柜分別控制四根放散管；

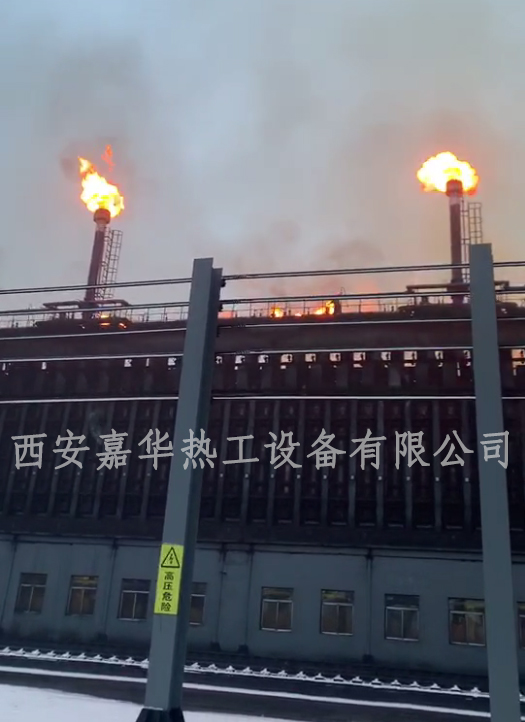

焦?fàn)t荒煤氣放散點火系統組成：兩座焦?fàn)t共8套自動點火放散裝置，每座焦?fàn)t4套，設計4根放散管，管徑為 DN500，兩座焦?fàn)t共8根放散管。自動點火控制柜采用一控四控制方式（一個控制柜控制四 套放散點火裝置），點火信號、火焰信號、各閥組狀態信號等送控制室，監視點火放散狀態。在控制室能夠修改自動放散壓力設定值，設定值根據工藝需要確定。

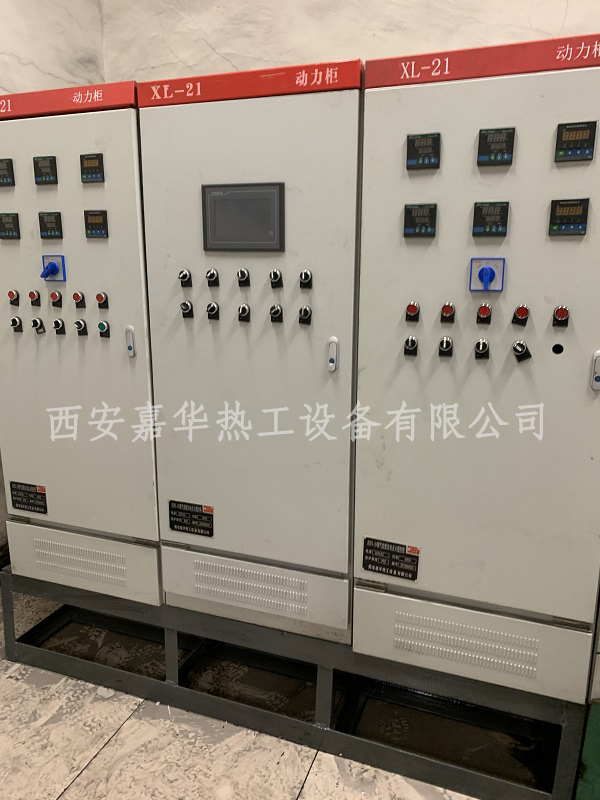

1.每個PLC控制柜都有配備一套UPS不間斷電源，當停電時UPS作為備用電源就會及時給控制柜供電，以保證在停電時放散正常運行。
2.當檢測到集氣管中壓力上升后，會及時傳輸信號給程控柜，開啟放散點火系統，放散塔放散點燃介質為焦?fàn)t荒煤氣煤氣，此系統具有攏火滅火功能，攏火滅火 介質為低壓蒸汽，整套系統滿足現場使用要求，具備手動、自動、遠程點火操作集中控制。
