高爐煤氣放散點火的系統硬件配置
某鋼廠高爐煤氣放散點火系統改造前使用的燃料氣和伴燒氣均是焦?fàn)t煤氣，焦?fàn)t煤氣含有煤焦油，易堵塞管道，當管道出現堵塞后，必須進行蒸汽吹掃。因此，系統一直沒有投入自動方式，放散由PID調節器自動工作，點火必須由操作人員在現場操作，為了避免點火不及時的危險情況出現，現有的電磁閥組沒有使用，燃料氣和伴燒氣均是通過旁通管工作，長明燈時刻點亮。控制器使用的是西門子 S7—200，沒有上位機操作畫面，遠程調度室不能操作。
所以此次改造的目的是為了獲得功能提升，經分析應具有以下三種功能：就地手動模式、遠程手動模式和遠程自動模式，其中就地/遠程手動模式比較容易實現，就地手動模式的放散控制由安裝在控制柜頂端的PID調節器實現，遠程手，自動模式的放散控制均有PLC自帶的PID軟件來實現。要實現自動模式最關鍵的環節是必須防止焦?fàn)t煤氣中的煤焦油堵塞供氣管道。由于天然氣是一種純凈氣體，不含其他成分，使用天然氣后將最大程度地防止堵塞，另一方面，天然氣的熱值比較高，也更易于燃燒。同時，采用自動點火模式后，確保PLC控制天然氣電磁閥只在點火時才使用天然氣，這樣可以極大地減少燃料氣的使用量，減少成本。
硬件部分主要有PLC控制系統和能源環境采集系統兩部分組成，這里主要闡述的是PLC控制系統?？删幊踢壿嬁刂破?PLC)是自動控制、計算機、通信技術相結合的產物，可靠性高、適應性強，具有通信功能、編程方便、結構模塊化等特點，是一種專門用于T 業生產現場過程控制的設斜“。本次改造使用的PLC 是西門子S7—300系列的產品，功能強且易擴展，同時與調度中心的WirICC(西門子公司的工控產品)平臺容易連接。系統中有3個放散火炬，為了實現每個火炬的獨立性，火炬之間互相不干擾，硬件配置3個 S7—300 PLC控制器單元。

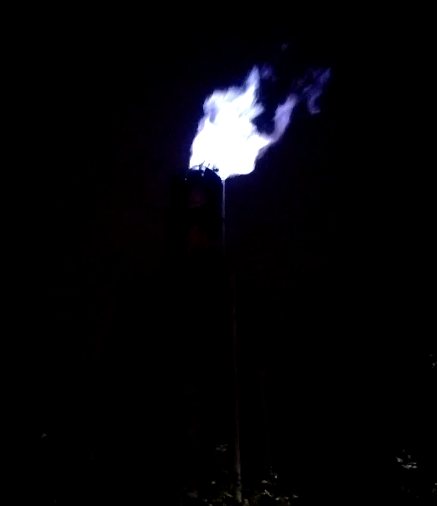

由于高爐煤氣燃燒后產生的火焰為淡藍色，為了便于觀察是否著火，因此點火檢測一般在傍晚進行。
