根據現場參數設計煤氣放散點火裝置組成
高爐煤氣放散點火裝置技術方案中要確保放散點火的方式、點火成功率及放散點火安全的問題，為保證廠區高爐煤氣管道在工作時壓力穩定，不對煤氣系統和用戶造成沖擊，在高爐煤氣總管上設置高爐煤氣自動放散點火裝置，現安裝為直燃式自動點火方式，為考慮安全隱患和不影響排放點火的原因，針對該放散點火系統本著實用、節約、簡單、安全可靠的原則提出方案，我們要了解他的組成，我們先從現場的技術參數說起。
高爐煤氣放散點火的主要參數及工藝要求：
1.1放散煤氣種類： 高爐煤氣
1.2放散管直徑： DN1400
1.3放散管數量：3根
1.4每根放散管配備4臺點火器，
1.5乙方提供：點火系統全套設備。
1.6根據管網壓力，3根放散煙筒自動調節蝶閥裝置為比例調節閥，均分4~20mA信號，3個比例調節閥，共同完成控制管網壓力穩定在15個KPa左右。

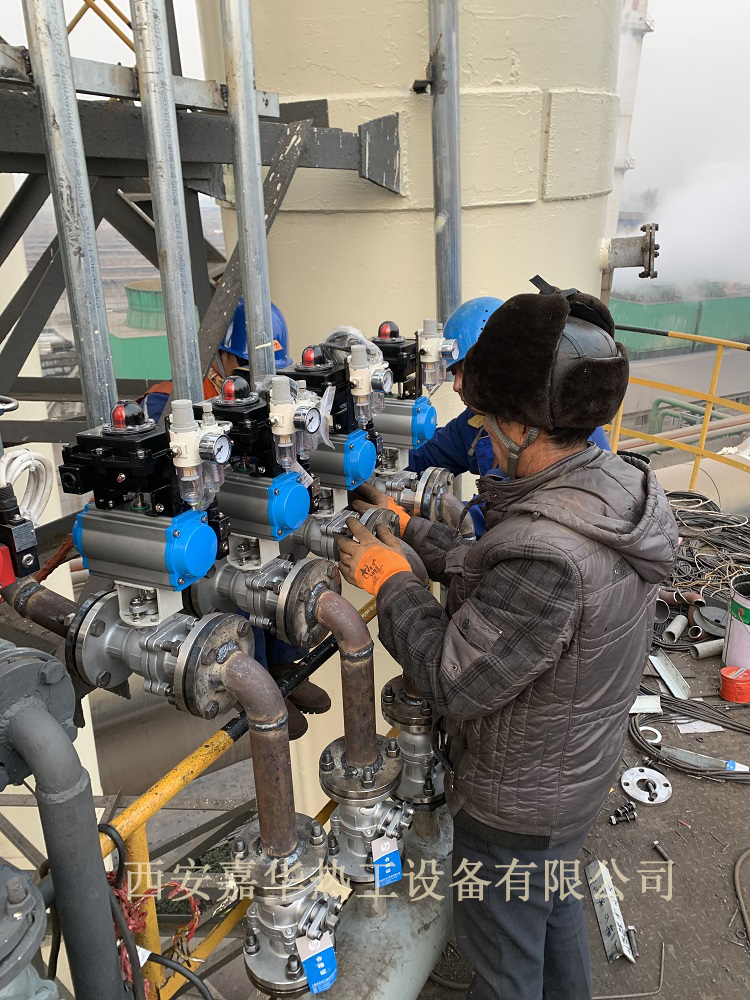

高爐煤氣放散點火裝置系統組成
本方案采用 JHDO-20電偶合式點火器，無需液化氣及其它高熱值的伴燒氣體，直接用焦?fàn)t煤氣或高爐煤氣點火，點燃進行放散氣體，
吹掃使用兩路氮?dú)獯祾咭宦方釉诜派⑼搀w據地面35米處，另一路接在火炬燃燒器處，防止點火及熄火時發生回火。在火炬燃燒器里有流體密封阻火器實時防止空氣到流發生回火現象的產生，主要設備有防風罩、減壓引流器，高空電偶合點火器、火焰檢測設備、穩焰旋流器裝置、流體密封器等六部分組成。
