高爐煤氣放散自動點火系統組成
高爐煤氣放散點火系統組成：

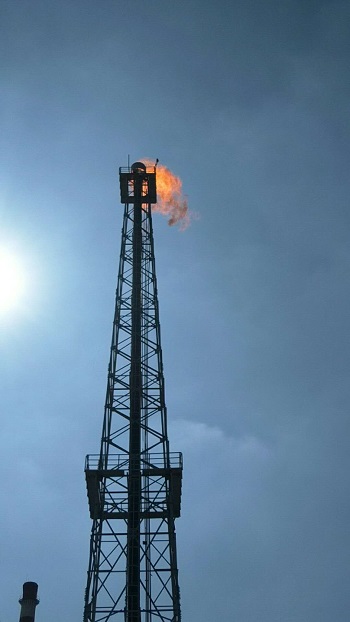

整套煤氣放散裝置自動點火系統由火炬頭（防風罩、導流板、長明燈）、高能點火裝置、火焰監測裝置、長明燈燃?xì)饪烨虚y及自動點火控制箱等組成。放散口配高能點火裝置一套、火焰監測裝置兩套，并按科學合理的結構布局，從而保證了整個放散裝置自動點火系統的穩定、可靠、安全的運行。
1、自動點火：
系統具有自動/手動點火功能，通過自動控制箱操作面板上的按鈕可實現放散裝置的一鍵式點火，點火方便，點火成功率高，運行穩定。
手動點火模式：手動點火模式下系統可通過控制箱操作面板上的點火按鈕實現人工手動單步點火，熄火。并在控制箱面板上顯示火檢信號、閥位開閉信號以及將閥位開閉信號和火檢信號上傳至上游DCS集控中心進行實時監測。
自動程控模式：自動模式下DCS遠程點火，控制系統接收DCS總控制室或上游設備發出的點火指令實現遠程點火、熄火。并在控制箱面板上顯示火檢信號、閥位開閉信號以及將閥位開閉信號和火檢信號上傳至上游DCS集控中心進行實時監測。
2、火焰檢測：
系統配備熱電偶火焰監測裝置，可對火焰實現實時監測，本系統采用兩支熱電偶火焰監測裝置，分別監測長明燈和主火炬。當火焰出現熄火、斷火及時反饋，通過控制系統將火焰信號以開關量的形式上傳給上級DCS總控室進行監測。
3、熄火聯鎖保護：
系統具有熄火聯鎖保護功能，當由于系統波動或其它因素出現意外熄火時控制系統可發出聯鎖控制信號，可切斷長明燈前燃?xì)忾y，并上傳至上位機DCS報警信號，提醒操作人員及時處理，或排除故障。同時如果有條件的情況下煤氣放散點火設備可提供點火信號（以無源開關量的形式）可與上游的生產設備聯鎖控制。
4、火焰穩定：
整個放散裝置及高壓放電桿采用科學的結構，合理布局，能達到較好的空/燃混合配比；當出現惡劣天氣或考慮到高度因素大氣壓及風速的影響時可保證放散裝置能點火穩定。
注：由于各個工況有所差異要求的功能也有所差異，詳細制作功能要求可根據客戶要求進行定制，雙方根據溝通確認相應的功能要求，我們會提供合理的解決方案。西安嘉華熱工設備有限公司
