火炬放散點火工作原理

焦?fàn)t煉焦過程中，由于停電鼓風機驟停及荒煤氣煤氣疏導系統故障，引起焦爐集氣管管壓上升，造成焦?fàn)t爐門，加煤口，上升管及相關的各個接口處跑煙，冒火，既嚴重影響焦?fàn)t鐵件的使用壽命，又惡化了焦?fàn)t的工作環境，造成嚴重的大氣污染，為了解決上述問題和貫徹執行《煉焦?fàn)t大氣污染物排放標準》中要求機械化煉焦?fàn)t的荒煤氣煤氣不得直接排入大氣，這樣減少煤氣放散時產生污染，改善大氣環境，減輕工人勞動強度，具有潛在的經濟效益和社會效益，并達到環保要求。西安嘉華熱工設備有限公司專業從事火炬放散點火、焦?fàn)t煤氣放散點火、轉爐煤氣放散點火、高爐煤氣放散點火、發生爐煤氣放散點火、工業窯爐及燃燒控制系統的設計、研發、出具方案、施工、調試、點火、售后等一條龍服務。

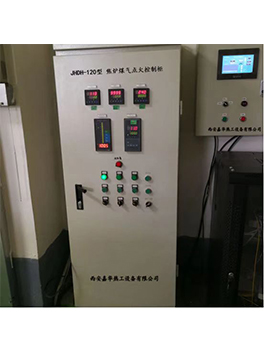

由于集氣管煤氣壓力信號（4-20mA 模擬量）送到控制箱中的 PLC 可編程控制器（西門子 PLC 產品），當集氣管煤氣壓力達到上限時（可設定調整），控制柜發出聲光報警信號，持續 5 秒鐘時間后如果壓力繼續上升達到上上限時，“壓力上上限指示燈”亮，同時電笛發出聲響?？刂蒲b置將進入點火狀態。放散翻板閥在煤氣壓力作用下自動打開放散閥門，放散閥感應器被觸發將信號送到程制柜，點火器開始點火，15 秒后點火器停止點火，放散荒煤氣煤氣通過燃燒器直接點燃，火焰檢測器檢測到火焰表示：“點火成功”（如果點火沒有成功，在自動狀態下點火器進行第二次點火）。同時l攏火蒸汽電動閥打開，如果集氣管煤氣壓力持續上升時則打開第二根放散管（點火程序同理），當荒煤氣煤氣壓力下降時， PLC 控制柜檢測到壓力下限值時，關閉放散煤氣閥和關閉攏火蒸汽電動閥，打開滅火蒸汽電動閥 30 秒后將自動關閉，一輪放散點火程序結束，控制系統復位待機已被復用。
