焦爐凈煤氣放散點火裝置根據現場來改造
焦爐凈煤氣放散點火裝置從現場工況到現場改造是我們之前從來沒有講過的東西，今天我們就從現場工況來分析他的主要配置和功能。
焦爐凈煤氣放散點火裝置現場工況情況：

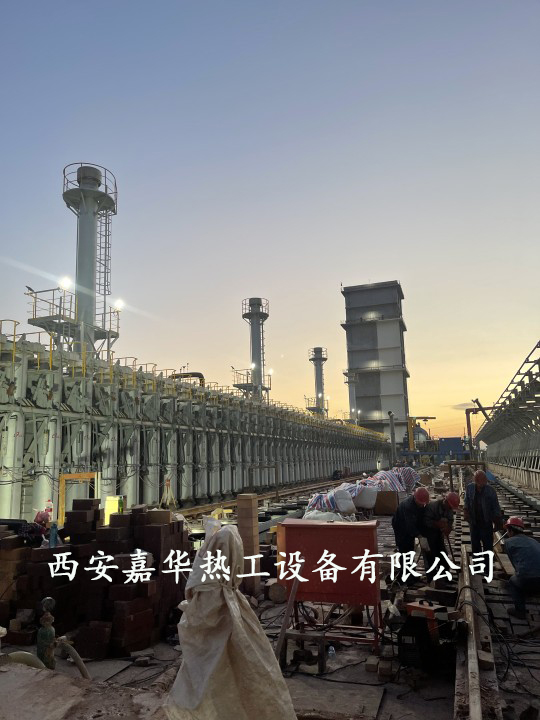

鋼管法蘭連接放45米放散塔1座，放散筒體為DN1000，放散旁路氣動調節閥1臺，有水封儲罐及水封，放散方式為旁通手動放散，經水封手動放散，蒸汽管道及保溫均已到位。但沒有電伴熱， 冬季容易結凍、堵塞蒸汽管道吹掃。
為實現凈煤氣放散手動/自動（就地/遠程）點火控制功能，現需增加以下主要配置（不限于此）：
①維修利舊需方原放散系統氣動調節閥，以實現自動控制（若無法修復需方原有放散系統氣動調節閥，則供方提供新防爆電動調節閥替代上述舊氣動調節閥）。
②增加火炬燃燒器。
③設置火焰監測。
④增加手/自動點火控制系統。
⑤實現本地/遠程、手動/自動操作。
⑥將蒸汽管道增加電伴熱防止冬季容易結凍、堵塞蒸汽管道吹掃。
通過以上信息我們先看系統主要組成部分：

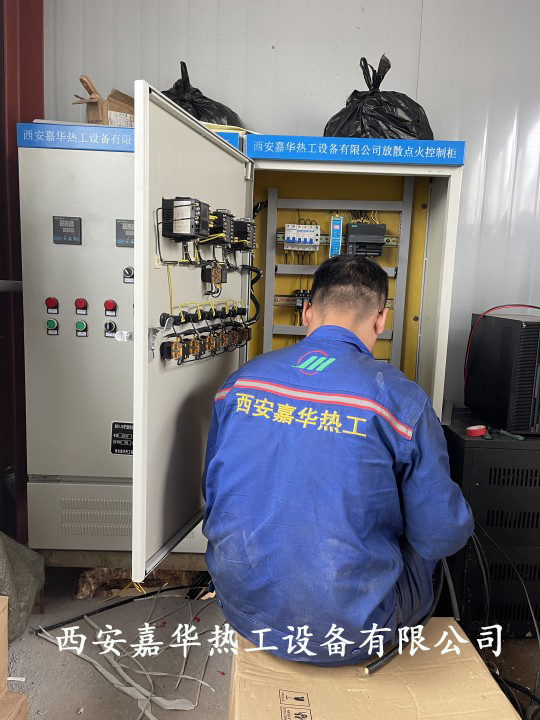

焦爐凈煤氣煤氣放散點火裝置由： 1 、火炬燃燒器； 2、塔架；3、閥組平臺；4、放散筒體；5、水封；6 點火裝置（高能點火器、防焦油點火桿、高溫高壓點火專用電纜）；7、閥組部分（氣動調節閥、點火煤氣閥、吹掃氣動閥 ）；8、控制系統（PLC 控制系統、現場操作柜、遠程上位機監測，控制系統）等八部分構成。
今天我們從現場的基本參數到現場所需要的增加設備到他的組成已經講完了，接下來我們就要分析他的控制系統，及焦爐凈煤氣放散點火裝置所能達到的效果，讓我們一起期待吧。
