荒煤氣放散點火裝置自動控制柜
上一篇我們有了大致的了解后，我們接著從上一個的現場工況來延伸，我們的點火方式主要有兩種，一種是自動控制，一種是手動點火，這也是大家說熟知的話題，隨著科技的不斷進步，自動化機械已經是很普遍的現象了，所以我們今天就來聊一聊荒煤氣放散點火裝置自動控制柜基本操作吧。
在講荒煤氣放散點火裝置自動點火控制柜之前我們先講其控制原理

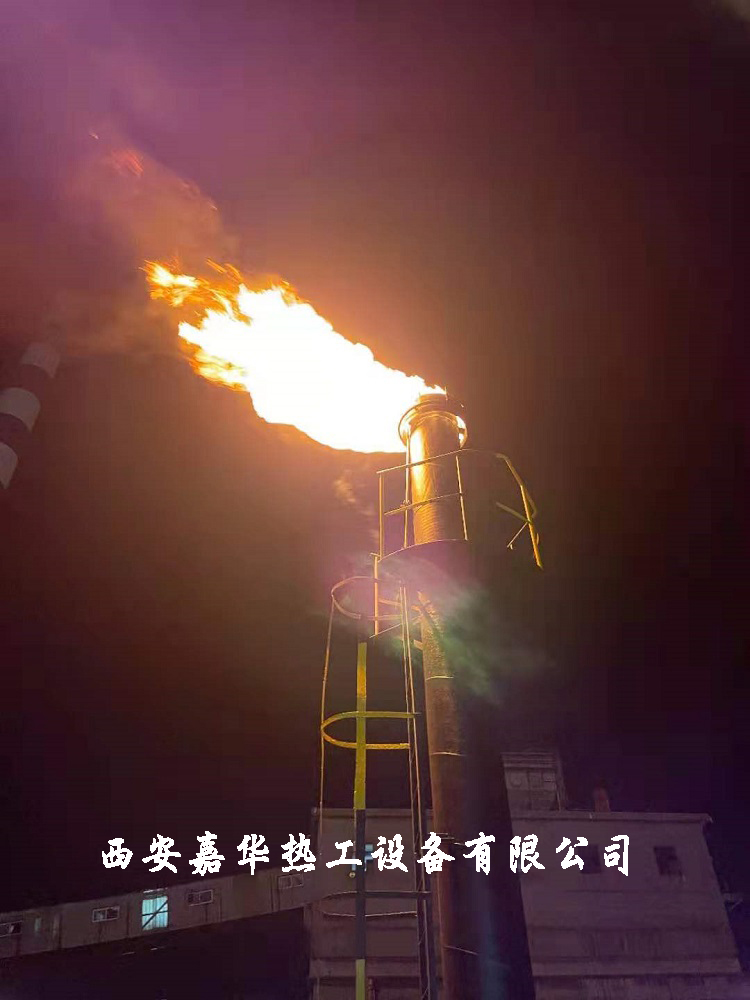

荒煤氣自動放散的原理是自動控制柜根據集氣管的壓力信號，通過激發點火系統、執行系統一系列的動作，再點燃放散荒煤氣的全過程。其過程為集氣管壓力升高——預警——壓力持續升高——報警——激發器（點火系統）工作——打開氨水閥（分級）——點燃放散荒煤氣——打開蒸汽噴射器電動球閥——關閉點火系統--（荒煤氣壓力下降到下限值）關閉氨水閥——關閉蒸汽噴射器電動球閥，一次放散過程完成。
荒煤氣放散點火裝置自動控制柜
1、電氣控制系統包括兩套控制系統。每套（兩根放散管）控制系統包括一臺自動控制柜和兩臺不銹鋼點火控制箱，供電電源為單路單相交流220V、3kW。
2、本系統有手動/自動/遠程多種工作方式。操作方式是通過人機界面（HMI）--觸摸屏，觸摸屏選型為SIEMENS公司，型號為：200SMART，該產品準確的提供了人機界面的標準功能。
3、自動控制系統采用SIEMENS的S7-200 smart系列PLC，除實現上述荒煤氣放散控制工藝以外，還設置了水封閥定期短時活動程序（在系統壓力允許的情況下），防止水封閥體因長時間不活動作而被焦油粘連，從而保證了荒煤氣放散的順利執行，保證了焦?fàn)t的安全。
4、本系統設置有集氣管壓力信號智能判斷程序，即當集氣管壓力升高時，系統程序能準確的確定是持續高壓而非壓力尖峰信號，PLC才開始執行放散控制，避免誤動作引起集氣管壓力波動。
5、系統程序可根據壓力超高的情況進行放散水封閥的分級打開，根據情況可分3—5級，出廠設定為三級。
今天我們的荒煤氣放散點火裝置自動控制柜就結束了，我們下期也會給你帶來不一樣的知識哦。
