高爐煤氣放散點火控制機理
作者：嘉華熱工????來源：未知????發布時間：2020-09-30 18:14????瀏覽量：
高爐煤氣放散點火控制機理
看到高爐煤氣放散點火裝置控制機理相信大家很熟悉，對的咱們之前簡單的分享了《高爐煤氣放散點火裝置放散機理》
之前我們說的很籠統，一筆帶過，其實在整個放散點火裝置的過程中，控制系統是起了很大的作用的，像現在大多數裝置都屬于放散點火自動控制和手動控制一體隨意切換的狀態，所以控制系統成了整個裝置的主流，今天我們就老好好的聊一聊高爐煤氣放散點火裝置的控制機理吧。
在了解控制機理前我們先了解一下現場的工況，每個廠子工況不一致根據現場而定，也歡迎前來跟我們咨詢，根據自己的工況來設定適合自己 的方案

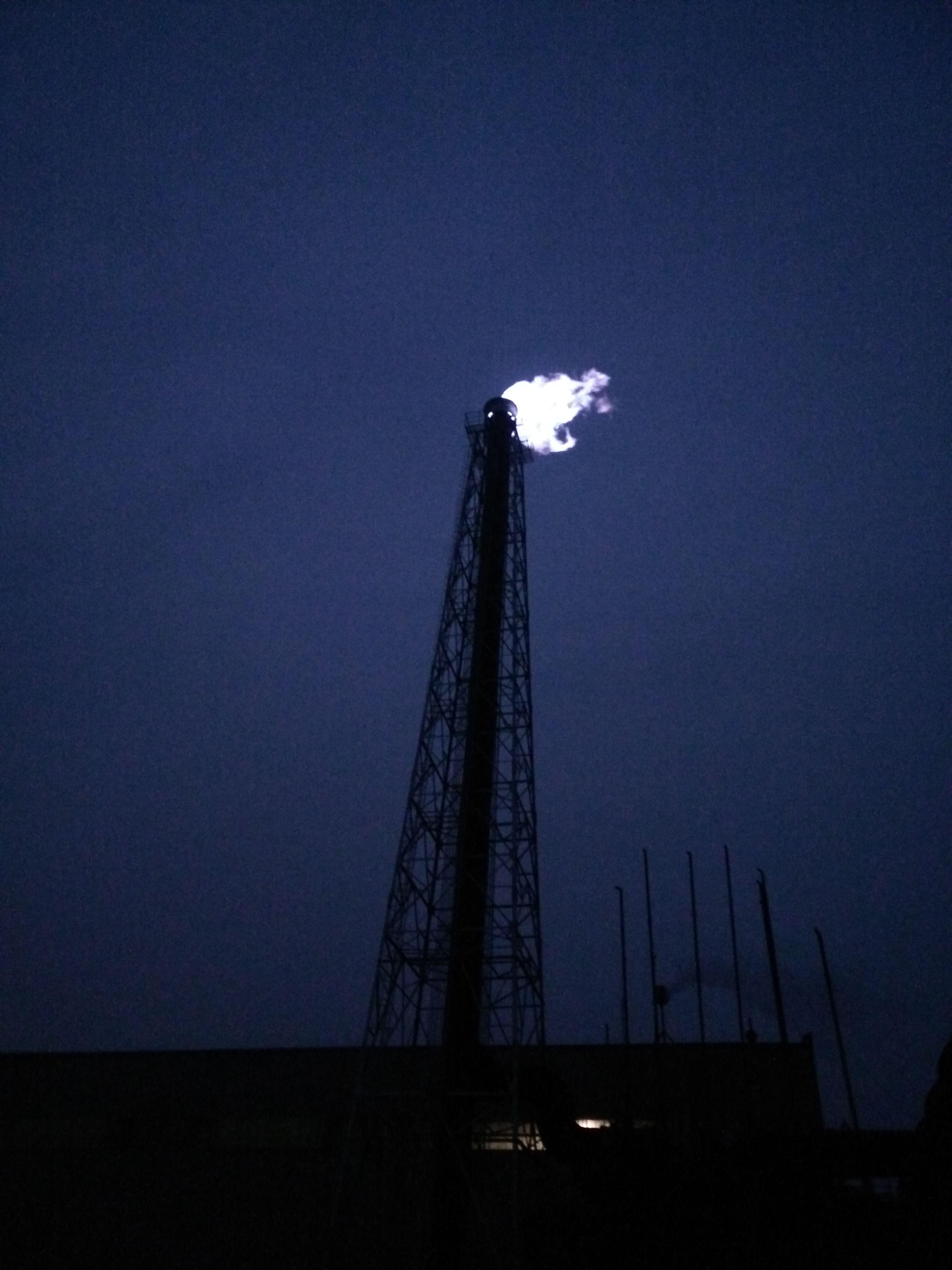

由于甲方要求將原33米高的放散塔在原基礎上增高6米，考慮到塔體的承重及風載能力，我公司將原放散管接高6米，在接高部分焊制直爬梯及檢修平臺。整體吊裝，在接口處，焊接一加強管箍，以增加其強度。
鋪設蒸汽吹掃管道及氣動閥組，鋪設工藝管道。
火炬頭安裝在放散管出口處，按裝式有法蘭連接或是直接焊接。
高爐煤氣放散點火裝置控制機理：
PLC 主控系統在收到煤氣放散信號后，PLC 軟件啟動點火程序觸發高能點火器點火，PLC 控制柜是放散點火控制的核心，全過程的監測， 主控柜裝有PLC s7-200smart ，對終端采集的數據和執行機構的執行情況和信號反饋包括放散管道壓力，放散閥的位置、點火成功、點火失敗聲光報警，閥門開度反饋，點火事件記錄，點火溫度趨勢圖和 各種參量的變化，均能一一呈現在 中控室上位機界面上，使操作人員一目了然。
高爐煤氣放散點火，首先是要放散，該系統通過放散水封閥打開實現焦?fàn)t凈煤氣煤氣放散，在放散中放散的首要條件為放散管煤氣壓力的升高，壓力變送器 將管道壓力傳送給中控室，中控將放散預設的壓力值確定；當管道壓力達到預設值時放散閥將被打開，同時，點火系統將觸發點火程序， 系統將按軟件所設定的步驟開始吹掃；點火；火焰監測器將進行實時監測，將監測結果返回控制室，如點火成功，在上位機PC畫面上將顯示點火成功信號，如點火失敗，將聲光報警提示操作人員，人員排除后，繼續點火，直至點火成功。
