轉爐煤氣自動點火放散系統運行過程

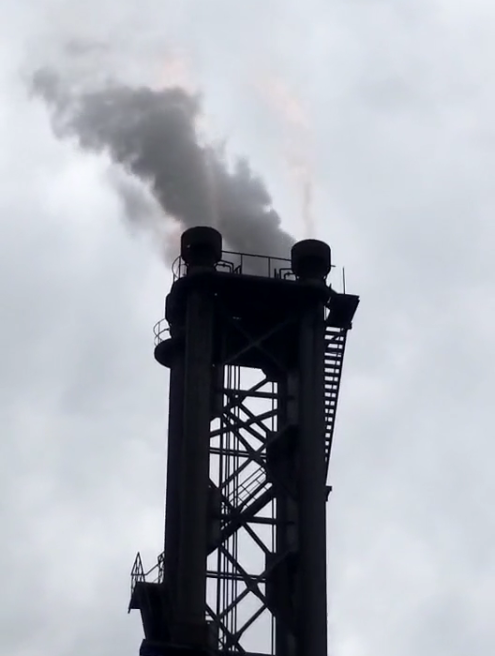

煤氣放散設備包括： 點火電控柜 、吹掃閥 、電動點火器 、火焰檢測儀等 ，與風機PLC柜有 “放散 ”信 號和“點火成功 ”反饋信號傳遞點火電控柜是獨立的控制單元 。由西門子S7—200PLC系統和接觸器 、繼電器 、火焰檢測儀組成。 放散燃燒頭裝于放散煙囪頂部用于實現放散煤氣的引燃和燃燒，火焰檢測部分用于檢測放散燃燒頭煤氣的燃燒狀況，控制部分用于轉爐煤氣放散的自動點火控制。
轉爐煤氣自動點火放散系統：
煤氣存儲系統西門子S7—400PLC根據煤氣柜區域設備工作狀況 ，通過光纖向煤氣回收西門子S7—400PLC發送 “允許 回收 ”或 “拒 絕回收”信號，當煤氣回收西門子 S7—400PLC接收到“允許回收”信號時，開始執行煤氣回收操作 ：水封逆止閥開始打開，2min后 。煤氣回收西門子 S7—400PLC在確認水封逆止閥已經打開到位，旁通閥處于關閉位置后，控制三通閥開始從放散位向回收位切換，進行煤氣回收，一旦因?yàn)闄C(jī)后煤氣回收水封液位太高或，其他原因引起輸出管道壓力升高達到保護值或者三通閥切換不成功等因素 。不允許進行回收時，旁通閥自動打開進行放散，當煙氣中氧氣和一氧化碳含量達不到回收標準或者出現煤氣柜拒絕煤氣回收時。三通閥從回收位切換到放散位將煙氣在放散塔進行放散 。同時，放散塔蒸汽吹掃閥打開。對整個放散塔管道進行蒸汽吹掃，避免放散煤氣在點火的過程中回火發生危險。三通閥切換到放散位后，水封逆止閥開始關閉 ，關閉到位，意昧著一個煤氣回收過程結束。
通過測試，發現蒸汽吹掃閥和煤氣 閥限位動作有誤 ，經查，為原程序設計失誤，導致控制不能實現工藝要求 ，蒸汽吹掃閥和煤氣閥的開 、關到位信號與實際狀態不符，將原設計程序中不合理的地方和錯誤的邏輯輸入點進行了更改另外，煤氣回收時，放散塔不再通過煤氣，空氣會從塔口進入塔身，與塔內殘存煤氣混合，當再次放散點火時，極易構成混合氣體爆炸條件 ，引發爆炸為防止回收時放散塔內進入大量空氣，采取給放散塔通人蒸汽的方法，改變蒸汽吹掃閥控制程序，實現回收中蒸汽吹掃-三通閥放散狀態到位-停止蒸汽吹掃-開煤氣閥-點火放散-關煤氣閥 、三通閥回收狀態 到位-熄火-蒸汽吹掃，實現當不滿足煤氣回收條件時自動進行點火放散的工藝要求？
因增加相應安全保護措施，在操作室安裝緊急放散手動操作控制箱，為了在突然停電的情況下，保證轉爐煤氣回收的安全，在操作問安裝了UPS，在三通閥不能進行自動切換的情況下，強行進行三通閥向放散位切換，充分保證在任何情況下都能進行煤氣放散。
對轉爐煤氣回收和放散自動控制程序的優化和改進 ．保證了煤氣自動回收的高度安全性和放散的高度可靠性，順利實現轉爐煤氣自動回收。
