嘉華熱工高能點火裝置使用說明書
作者：admin????來源：未知????發布時間：2018-03-24 10:31????瀏覽量：
公司網址：www. jhrgfs.com
地址：西安市新城區幸福中路
電話： 17795601962 QQ郵箱:3025626095@qq.com
JHDQ－20J
高能點火裝置

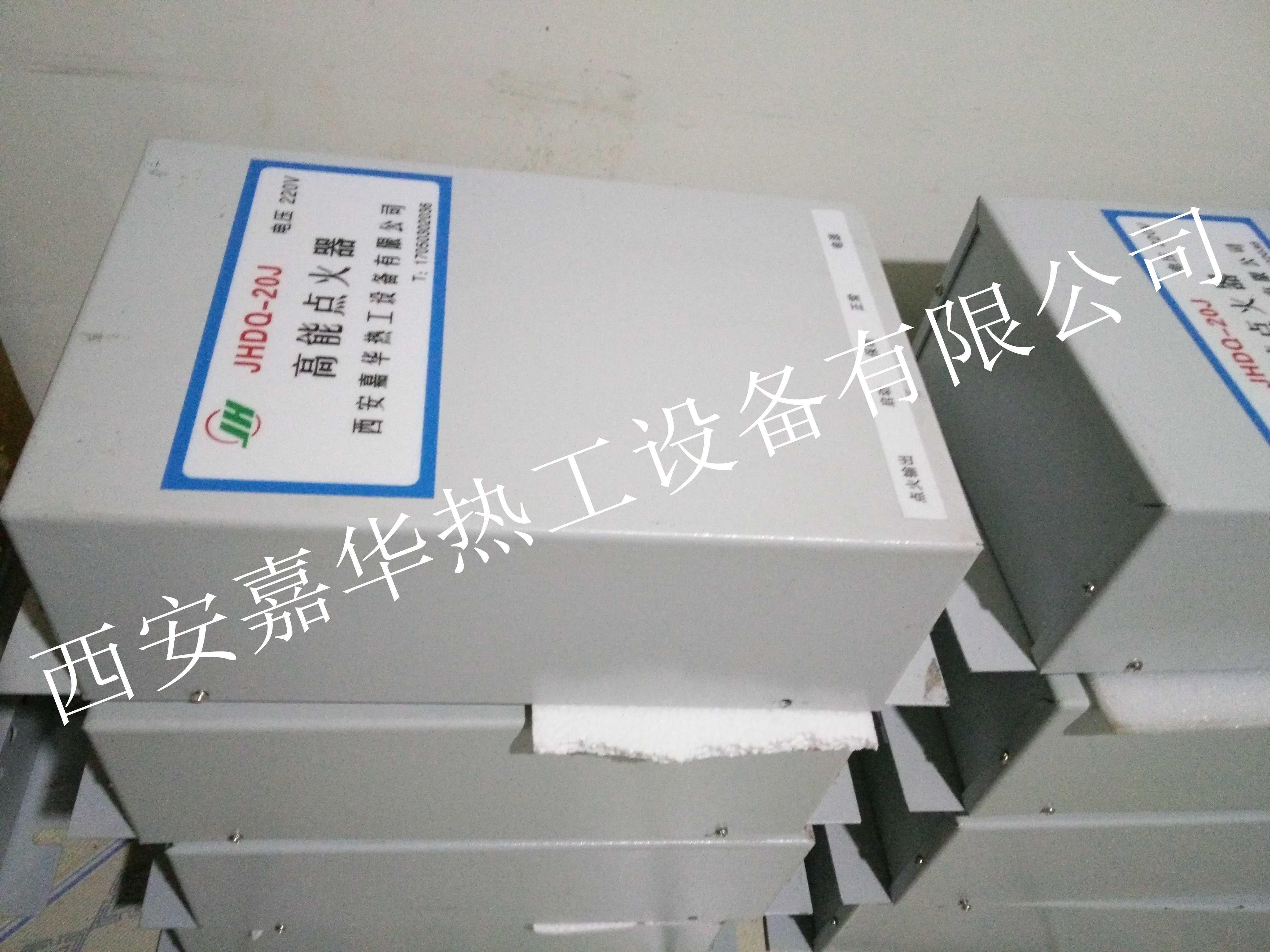

JHDQ－20J高能點火裝置主要由高能點火器、高能點火桿、點火專用線纜三部分組成。主要用于電站鍋爐，石化、熱處理等行業大型輕油、低熱值燃?xì)猓怏w放散）、重油工業燃燒器自動點火，具有點火可靠、壽命長等優點，發火端耐高溫、抗結焦，具有自凈能力。
一、技術參數：
1.電源電壓：220V±10% 50/60HZ
2.適應燃料：輕油、重油、低熱值燃?xì)?br />
3.點火桿耐溫：1300℃
4.點火頻率：18次/S
5.火花能量：20J
6. 輸出電壓: DC2500V
7. 工作電流: ≤7A
二、點火裝置箱體尺寸
長×寬×高＝400×225×125mm

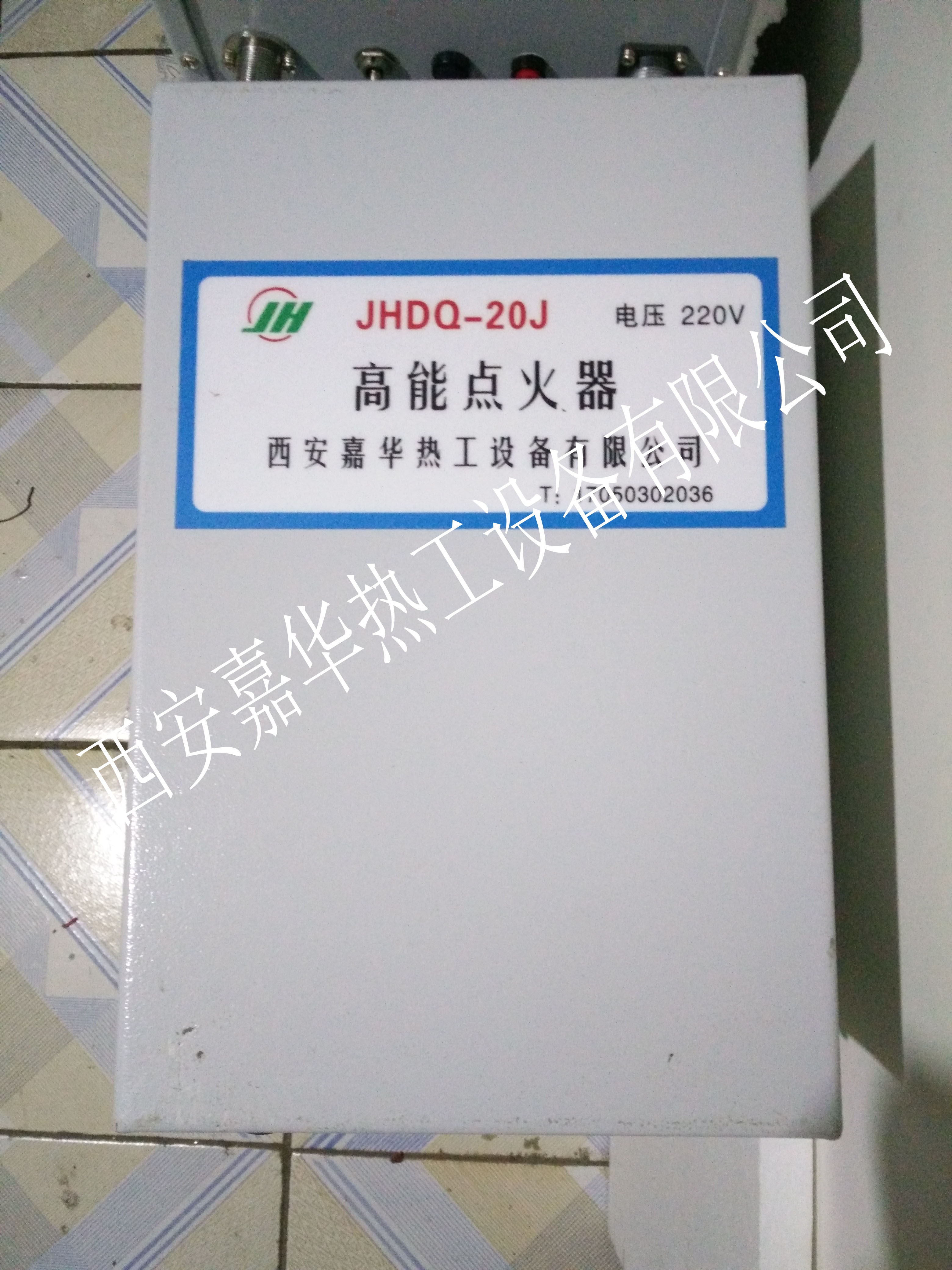

三、點火裝置箱體示意圖
四、點火桿及點火電纜
1.點火桿前端材料2520高溫合金；semicond高溫材料
2.點火桿外徑Φ16，長度按需供應。點火電纜為專用高能電纜，長度根據用戶要求供應，但最大長度不應大于50米。
五、安裝及接線
1.將點火高壓電纜接頭M18X1.0與高能點火器點火輸出端對接扭緊，啟動點火按鈕即可點火。.燃燒器上開有Φ16.5的孔并加工成M18×1.0的安裝螺紋，將點火桿擰入即可，點火桿發火端安裝在噴油（氣）嘴前30～50mm處。本點火桿為一新型結構點火桿，不需調整放電距離。
2.該系列有高能點火器，專用高能電纜和點火桿三部分組成。安裝時將點火裝置箱體和點火桿用專用高壓電纜連接即可，對點火器送220V電。點火端即可放電打火。
六、使用注意事項
1.點火時，應先開點火裝置，然后噴油（氣）點火；一般點火時間不能超過30秒。
2.點火時，應關小助燃風，等著火后逐漸增大助燃風。
3.燃油應霧化良好，霧化質量太差影響點火成功率。
4.點火裝置工作30秒，應休息1分鐘再用，避免連續長期使用。
