轉爐煤氣放散點火裝置控制集成配置
轉爐煤氣放散點火裝置主要包括：放散管頂部安裝火炬燃燒器，點火裝置，滅火裝置，點火控制系統，其中點火裝置的控制集成在一臺控制柜內，我們接下來就從實際的案例中充分的了解。
轉爐煤氣放散點火裝置實際現場工況情況：
風機煙氣量： 1800m3/min
溫度 ： 35-60 ℃
凈熱值 : 500-2000 kcal/Nm3
放散高度： 65米
點火介質： 高爐煤氣、轉爐煤氣、礦熱爐煤氣
工作環境：室外露天

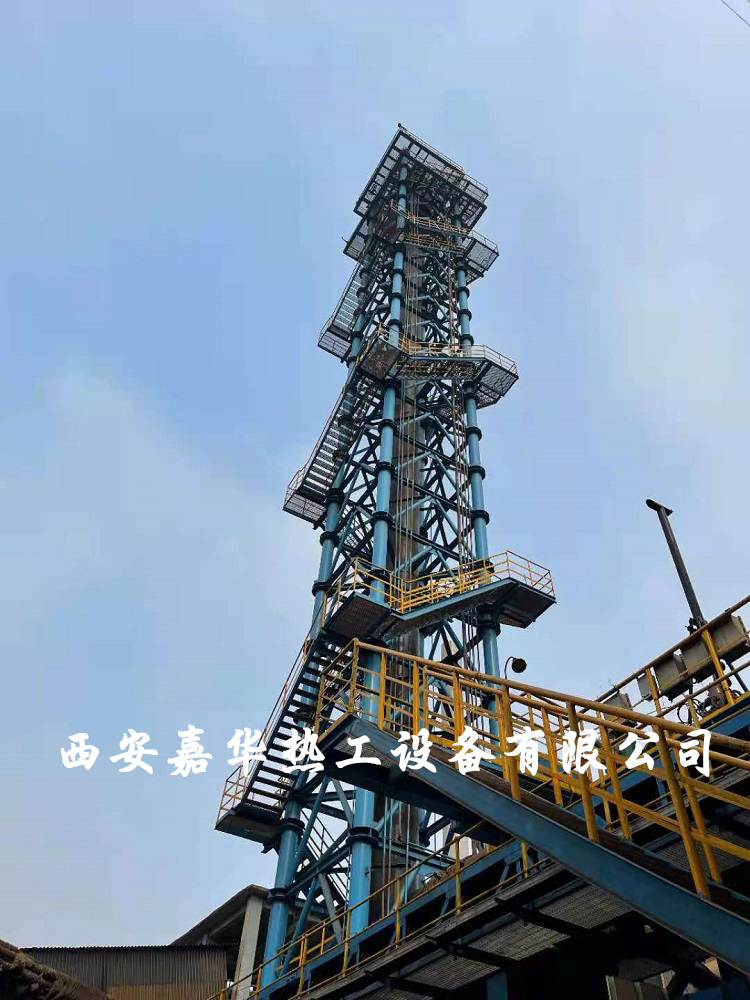

燃燒放散塔高度：65m
單放散管直徑：DN1200
放散燃燒介質：轉爐煤氣、高爐煤氣，礦熱爐煤氣
轉爐煤氣放散點火裝置的控制集成在一臺控制柜內。配置如下：
1、現場防爆控制箱 防爆控制箱放置在就地 1套
2、PLC柜放置除塵風機操作室，PLC和各種信號處理、啟動器等部件都安裝在操作室儀表控制柜內，狀態顯示燈安裝在控制柜的面板上和電腦畫面上，柜體尺寸800×600×2200，共1套
3、燃燒器，安裝在放散管頂部，主要是由筒體和防風外罩組成，材質為304不銹鋼 共3個
4、高空點火器，安裝在放散燃燒器頂部安裝3套高空點火器。
5、火焰探測組件，1套高空點火直燒嘴上各安裝2套，共6套
6、變壓器 ，1套高空點火器都配1臺變壓器，共6套
7、點火裝置附件，包括電纜、管道等（數量實測）
8、 散塔煤氣總管道安裝快切閥三套。
