高爐煤氣放散點火裝置現場改造(2)
昨天我們分享了根據現場來分析高爐煤氣放散點火裝置改造方案及改造目的，今天我們繼續分享高爐煤氣放散點火裝置系統主要配置及主要實施技術細則。
高爐煤氣放散點火主要配置(根據每個現場不同配置不同)：
1、現場主控制器柜（利舊）
PLC和各種信號處理、功率驅動器等部件都安裝在控制柜內，手自動操作裝置，狀態顯示燈安裝在控制柜的面板上。
2、高空點火伴燒器 放散燃燒器頂部安裝2套高空點火伴燒器。
3、火焰探測組件 在每套高空點火伴燒器內各安裝1套，共2套。
4、高壓發生調理器 每套高空點火器都配1臺高壓發生調理器，共2臺。
5、啟動點火信號 來自PLC的放散開閥信號。
6、硬手動點火裝置
在主控制柜的面板上安裝硬手動點火裝置，可以直接控制高空點火伴燒器的發弧，以便應急操作。
7、高壓電纜及絕緣子
高壓發生調理器至高空點火伴燒器采用高壓不銹鋼電纜￠2 316L多股不銹鋼絲繩，絕緣子使用石英絕緣子。
高爐煤氣放散點火裝置主要實施技術細則（根據甲方現場不同會有差異）
1、高空點火伴燒器安裝位置
高空點火伴燒器自身1.3米高,其上部高于火炬燃燒器頂口約0.4米，用支腳焊接在放散管燃燒器防風罩內（或外側）, 放散燃燒器上安裝1套高空點火伴燒器。
高空點火伴燒器的點火燃氣使用放散塔自身放散的高爐煤氣，自動被引入直燃式高空點火器內部的催化反應室。
2、火焰探測組件
共使用2套火焰探測組件，分別安裝在2套高空點火伴燒器內。
3、高壓發生調理器安裝位置

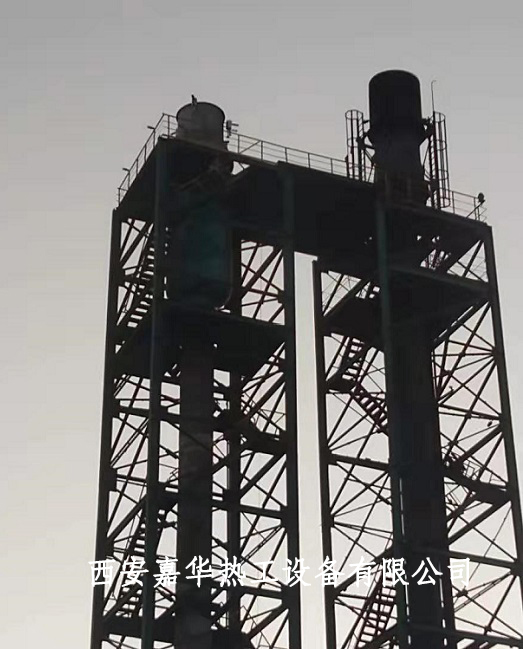

高壓發生調理器，安裝位置選在塔架自上數第二層平臺上。
4、9509-GL-01GZ主控制柜安裝在放散塔下的電控室內。
5、其它相關控制信號
引入高爐煤氣壓力信號，由工藝PLC系統對放散實現自動控制。
6、9509-GL-01GZ可進行自動、手動操作以及遠程點火操作（硬手動操作在主控制柜面板上）。
7、狀態顯示
在控制柜上顯示每個放散管點燃情況、點火動作過程.
我們會根據甲方不同的現場來制定相應的技術方案及施工方案，當您的放散點火裝置出現問題是，您可以咨詢我們的技術，他會先分析您的所在問題，對癥下藥，如果線上解決不了，我們會派工程師現場進行分析，提出更好的技術方案，解決問題，西安嘉華熱工保證無中間商賺取差價，歡迎前來咨詢。
