焦?fàn)t荒煤氣放散問題解決方案

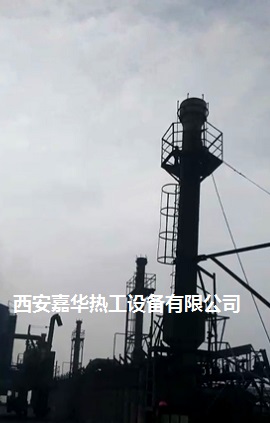

                         ------焦?fàn)t煤氣放散點火裝置

     某鋼鐵廠工況：

　   2、根據甲方提供的集氣管煤氣最大流量峰值為16000m³/h，我方經過計算，將原74米的集氣管上4臺放散增加為6臺放散，乙方根據現場考察及實測，集氣管兩端各有DN500的人孔盲板，將其改造為放散出口，增設放散管道及支架。

     焦?fàn)t荒煤氣放散改造其目的：

        1.由于原集氣管放散，放散量不夠，增加放散管直徑及高度。

　　2. 改造原水封翻板閥為自動控制放散閥。

　　3. 更換原DN500放散筒體為DN600，增加高度為9米左右，在集氣管適當位置增加一放散筒體，以增加放散量，達到放散不憋壓目的。

　　4. 增設放散管檢修平臺加裝火炬燃燒器。

       為達到以上所改造的目的，嘉華熱工所研制的自動點火控制系統采用以西門子S7-200為控制核心，HMI人機界面為操作單元，由我公司自主研制開發的自動控制軟件，進行自動點火控制，程控柜放在1樓控制室，并配備工控機及PC顯示屏，將所有自動手動控制集中在畫面中，并可以人為設定放散壓力參數，及歷史曲線，整個放散狀態包括閥的開到位、關到位及火焰是否點火成功的狀態信號，顯示在PC機上，可以設定遠程手動點火和自動跟蹤點火。在焦?fàn)t頂層平臺小屋中，安置就地手動點火控制箱，整個通訊系統,操作控制部分采用硬線連接，程控柜與工控機采用RS485， MODBUS通訊協議，操作硬件采用硬線連接。
