鍋爐就地點火中PLC所實現功能
系統的主要功能：程控點火，停止投油，單步點火操作，遠控／就地選擇，自動／手動選擇，點火設備位置／狀態顯示，故障報警，向控制室觸摸屏顯示器發送經過處理的點火設備位置信號，在遠控方式下接受控制室觸摸屏顯示器來的命令信號，經驅動后發送給相應的點火設備，點火成功、點火失敗信號顯示。

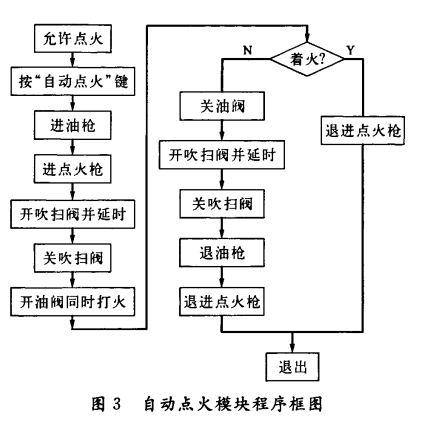

自動點火功能
主要任務：鍋爐吹掃和預點火完畢后，在鍋爐控制室二號儀表盤觸摸屏顯示器上實現自動點火功能。在FSSS操作盤(BTG)上標有“點火切換”的保持開關。當打到“就地”檔時，系統進行現場就地的遠操點火方式；當打到“集控室”檔時，系統在鍋爐控制室里自動點火。
在自動點火方式下，系統邏輯對油槍、點火器、總油閥與各個支路油閥進行控制。并判斷各種點火條件是否已經滿足，條件滿足時系統將會自動點亮“允許點火”，在觸摸屏畫面上實現自動點火。進行操作時，觸摸屏“油自動點火”畫面上便有相應的操作步驟以及是否點火成功。
就地點火功能
由布置在鍋爐4個角(在鍋爐運轉層)的就地點火箱實現就地手動點火，只要FSSS在就地點火方式下，按下就地點火箱上“啟動”按鈕，系統立即按照既定程序?qū)崿F(xiàn)點火。
當FSSS在就地點火方式下，依次手動啟動就地點火箱的“推進油槍”、“推進點火器”等按鈕，來實現就地點火，就地點火箱設有狀態指示燈來指示點火設備的運行狀態。
