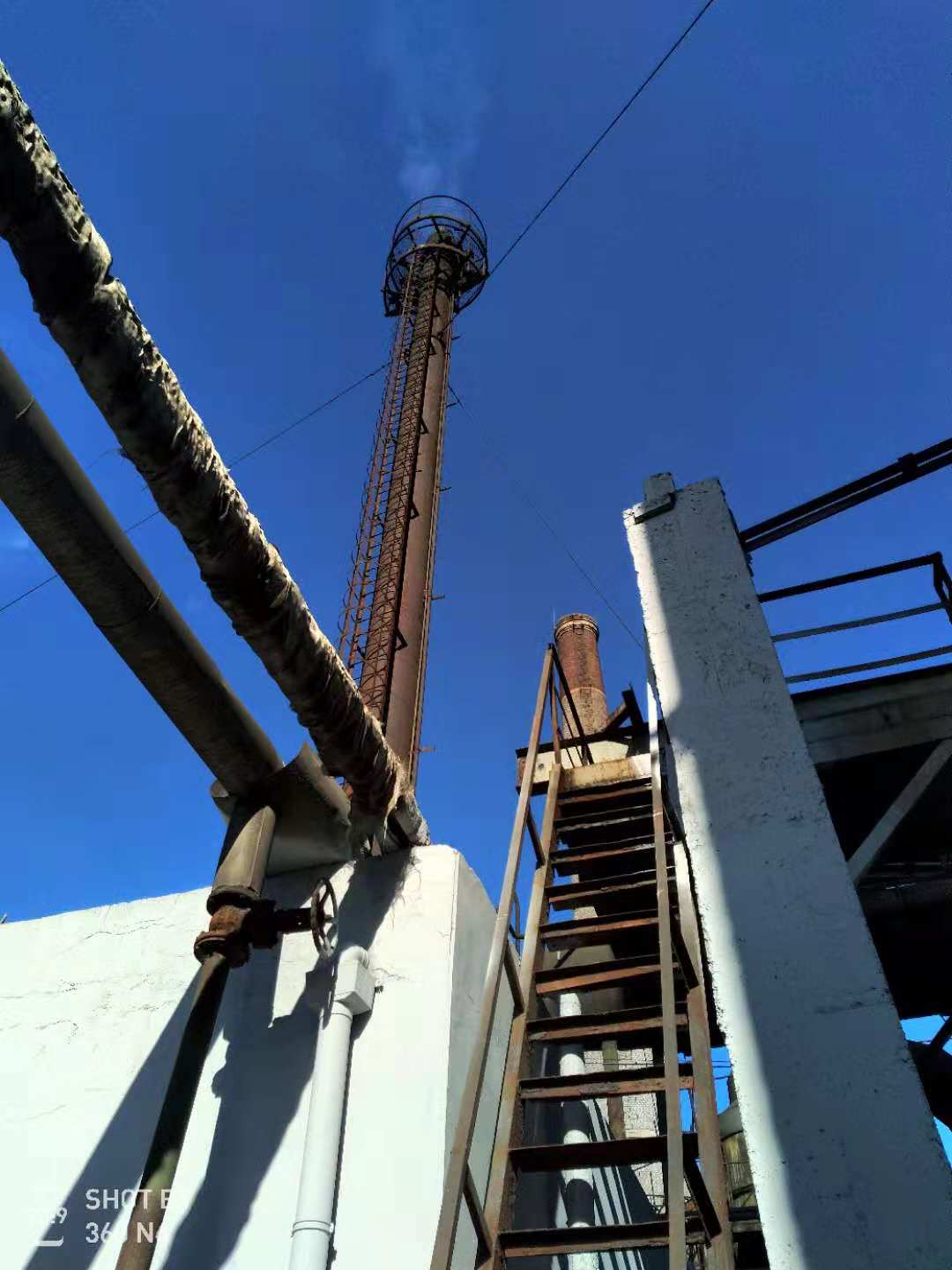

一次除塵三管放散點火裝置改造
某鋼廠一次除塵三管放散塔原先采用天然氣作為常明火氣源，對需放散含有轉爐煤氣的煙氣進行點火伴燒放散，以保證不合格或未回收轉爐煤氣的安全放散，并防止污染環境，前期具有明顯的安全、環保效果。但是常明火所用天然氣的費用高達270萬元／年以上，非常不利于節能降耗工作的開展。后期為減少一次能源的消耗，搞好企業的資源節約工作，進一步建設低碳經濟和綠色經濟，煉鋼廠開展了多項節能降耗具體工作，將轉爐煤氣放散點火氣源由天然氣改為轉爐煤氣。運行一段時間后，因轉爐煤氣內含有水分：及熱值低，冬季經常出現點不著火的現象，存在重大安全隱患，被迫又改回天然氣伴燒。根據以上鋼廠的情況，嘉華熱工以實現一次除塵三管放散點火裝置的改造技術目標及其性能。
三管放散點火裝置技術目標及其性能
技術目標
(1)安裝本設備后，將消除現在三管放散煙筒內的九組“常明火”。當任意一支放散煙筒有煤氣排放時，系統會根據其中的參數值設定來檢測，當條件滿足時，伴燒裝置會自動點燃煙筒排除的轉爐煤氣。伴燒裝置中的梯狀電弧把轉爐煤氣點燃后停止放電，不再耗電‘11。
(2)在煙筒頂端對火焰熱電偶監測，保證排放轉爐煤氣燃燒時處于監控狀態。防止發生煤氣泄漏安全隱患。當因某種原因，放散煤氣意外熄滅，放散未停時，系統將自動重新點火，以保證放散管放散的煤氣可靠、完全的燃燒。
(3)現在三管煙筒的9個“常明火”氣源是天然氣。安裝改造后的點火裝置不需要其它任何燃?xì)鈿怏w。當某支放散煙筒放散時才工作，徹底消除天然氣的消耗，降低能耗成本。
(4)該控制系統是對該三管放散塔適時自動點火伴燒和放散管燃燒情況及放散管的系統參量綜合集控的系統。
技術性能
(1)系統供電電源220 V／50 Hz／16 kVA。
(2)當放散管有放散氣體時，系統自動將放散管點燃。
(3)系統在任何狀態下都可進入硬手動狀態，具有獨立地全自動、半自動、硬手動點火功能。
(4)系統點火成功率為99%，高空點火伴燒器面狀發弧裝置可連續發弧10000h不損壞。
(5)點火時不爆鳴，保證放散管系統安全。
(6)安裝在現場的設備具備防塵、防水和防腐等功能。
(7)在DCS系統出現故障的狀態下，仍可實現半自動、硬手動點火功能。
(8)為了防止回火事故的發生，在轉爐煤氣回收時打開蒸汽吹掃閥，吹1~3min，蒸汽吹掃閥和DCS由PLC控制完成。蒸汽吹掃條件：三通閥到達回收關閉到位后吹掃。
(9)系統的設計、制造與配置均按照SH2603-1997《石油化工企業熄滅火炬考核》，借鑒應用于鋼鐵行業。
此系統的設計嘉華熱工是從自動點火、伴燒、火焰監測、控制系統的軟硬件技術及設備都應用目前控制領域先進的技術，同時充分考慮了應用的安全性和可靠性，應用經過多年實踐檢驗且不斷改進成熟的設備和技術。
