轉爐煤氣放散點火主要構件描述

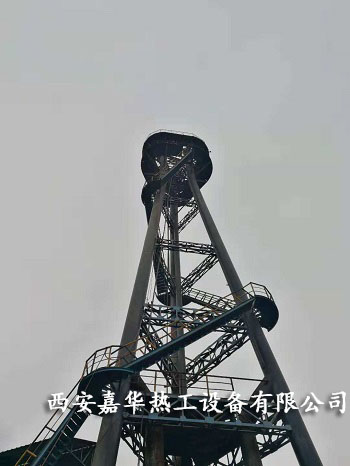

本轉爐煤氣放散點火為山東壽光寶隆石油器材有限公司煉鋼廠轉爐煤氣放散塔及點火裝置，根據現場工況情況，我們需對其進行設計及施工，最終實現點火成功，為此我公司特制定相對的技術方案，在此技術方案中，該轉爐煤氣放散點火系統主要由集中點火控制柜、等離子點火器、引火轉爐煤氣管道、氮?dú)獯祾吖艿馈⒏鱾€(gè)控制閥門、火焰檢測器、火焰溫度測量系統、燃?xì)鈮毫z測系統、氮?dú)鈮毫z測系統、火炬燃燒器、放散連鎖、防“回火”控制系統等構成，接下來小編就對其中幾個構件進行分析。
轉爐煤氣放散點火主要構件分析：
1、火炬燃燒器：
火炬燃燒器材質為304不銹鋼和316L組成，包括護風罩、120°等角度分布的三個等離子點火器、 紫外火焰監測器、感溫式火焰監測器、旋風筋板、防回火動態密封器、氮?dú)獯祾呦到y(tǒng)等組成。
2、 防爆PLC控制柜：
控制系統以西門子PLC S7-1200為核心，可編程邏輯控制器（PLC）實現邏輯控制，工控機畫面顯示閥位及火焰信號，具有程控自動點火/遠方畫面點火/就地點火三種控制方式，可靠性高，抗干擾能力強。
3、火焰監器：火焰監測是判斷點火是否成功的關鍵本設計采用兩種監測方法：a,K系列熱電偶，此種監測存在滯后現象，不能同步反應火焰狀態，但使用條件要求不高，可作為輔助用。b,紫外火焰監測器具有反應靈敏，可靠性強，與火焰是否點燃或熄滅同步反饋，當火焰熄滅時，能及時打開氮?dú)忾y進行吹掃，防止空氣倒流及回火現象的產生，此種火焰監測器具有反應速度快準確率高，使燃控系統準時無誤的作出響應，達到火炬放散燃燒的可靠保障。 火炬專用紫外火焰監測器。
本轉爐煤氣放散點火的最主要的主要構件就到這里了，我們下期再見。
