點火系統在火炬放散系統的應用

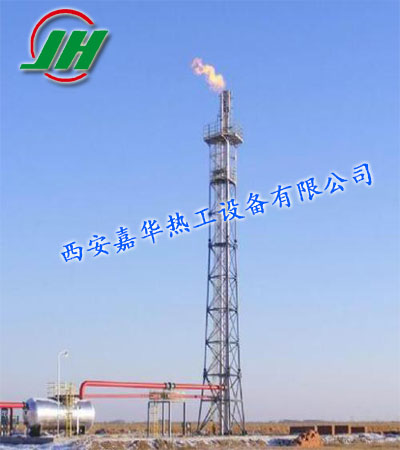

　　石油、化工及冶煉企業燃燒處理有毒、有害、易燃、易爆的廢氣需采用附合標準的火炬系統。要求火炬在任何排放情況下都能穩定燃燒，低流速下不回火，高流速下不脫火，燃燒完全，長明燈在任何惡劣情況下都能穩定引燃火炬，長明燈采用兩套獨立的點火系統，確保火炬點火的高可靠性。一套是高空點火系統;另一套是地面內傳焰點火系統。

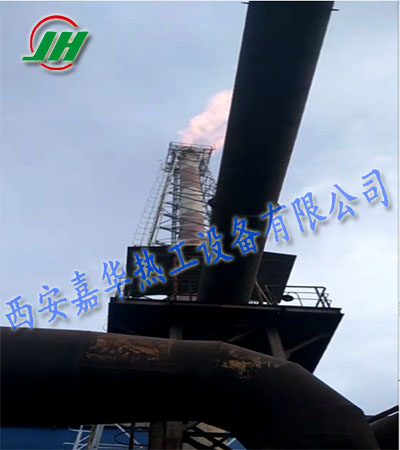

       1 高空自動點火系統的控制說明

　　高空自動點火是火炬點火的首要方法。點火系統以PLC為控制單元，實現火炬自動點火、關閉均由PLC實現。

　　1.1 高空自動點火系統的組成

　　高空自動點火系統由燃料氣電磁閥組、熱電偶、紫外線遙測器、高壓發生器、壓力變送器、點火電嘴及配套的管道、電纜等組成。

　　1.2 高空自動點火系統的原理

　　火炬自動點火系統的檢測單元為火焰遙測器和熱電偶， PLC作為中央控制單元，高空點火裝置作為執行單元，整個系統能自動實現顯示、報警、點燃或熄滅等控制功能。

　　1.3 高空自動點火系統的點火過程

　　西安嘉華熱工設備有限公司研制出當PLC控制系統接收到信號后，主控器經過分析判斷后啟動點火程序。首先接通高壓發生器的電源，在高空點火器內產生面狀電弧，然后打開電磁閥向高空點火器噴入點火燃料氣，由高空點火器頂部噴出的火焰引燃長明燈或火炬。

　　火炬自動點火及時可靠，噪音小，燃燒完全，滿足環保要求。PLC控制實現遠程點火，火焰檢測等數據采集并能DCS實現通訊，控制參數的設定和修改均在PLC單元上進行操作。

          今天小編先介紹下點火系統在高空火炬的作用，敬請期待明天的地面內傳焰點火系統。
