烏海焦化廠焦爐煤氣放散點火施工中

2020年10月，烏海某焦化廠9套焦爐煤氣放散點火正在施工中，此項目包含8套焦爐荒煤氣放散點火和1套焦爐凈煤氣放散點火裝置。此項目可實現遠程自動/手動控制，在人機界面操作點火按鈕可一觸即發。

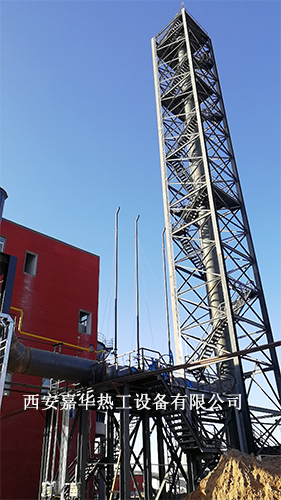

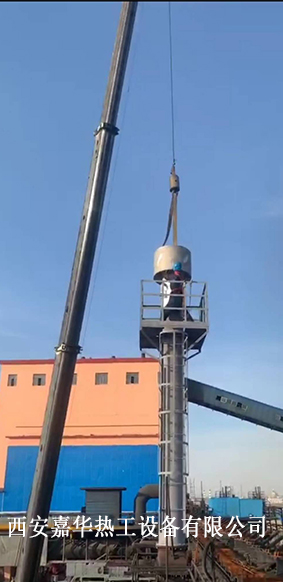

PLC 主控系統在收到煤氣放散信號后，PLC 軟件啟動點火程序觸發高能點火器點火，PLC 控制柜是放散點火控制的核心，全過程的監測，主控柜裝有PLC s7-200smart ，對終端采集的數據和執行機構的執行情況和信號反饋包括放散管道壓力，放散閥的位置、點火成功、點火失敗聲光報警，閥門開度反饋，點火事件記錄，點火溫度趨勢圖和各種參量的變化，均能一一呈現在中控室上位機界面上，使操作人員一目了然。下面嘉華小工為您帶來現場施工實景:
