山東淄博隆盛鋼鐵廠3套高爐煤氣放散點火正在施工吊裝

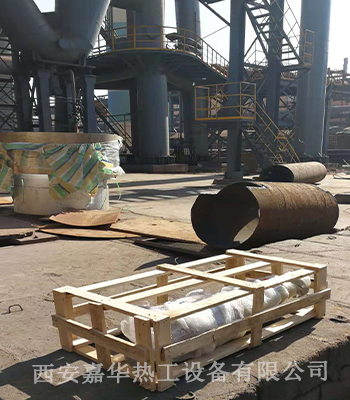

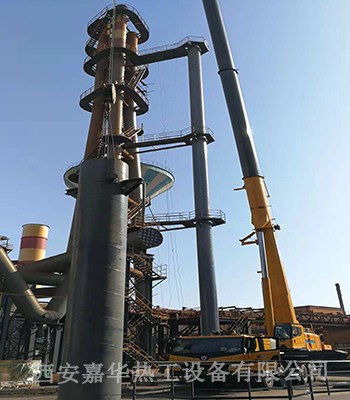

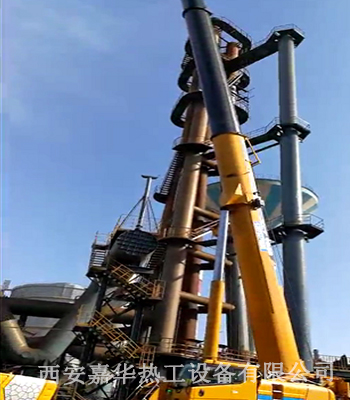

2018年11月10日，西安嘉華熱工設備有限公司工程部施工團隊在山東淄博隆盛鋼鐵廠，進行的3套高爐煤氣放散點火裝置正在吊裝中，現場吊裝施工圖如下，此項目已接近尾聲，即將竣工！在這里預祝嘉華熱工點火圓滿成功！規格型號：DN140 ;高度：65米。
現場施工吊裝視頻：
高爐煤氣放散點火工程詳述
高爐煤氣放散點火控制系統概括
高爐煤氣放散塔概述
高爐煤氣放散點火系統由煤氣放散燃燒頭器；火焰檢測；控制三部分組成。其中，放散燃燒頭裝于放散煙囪頂部，用于實現放散煤氣的引燃和燃燒；火焰檢測部分用于檢測放散燃燒頭煤氣的燃燒狀況；控制部分用于高煤氣放散的自動點火控制。
放散塔設備組成及工藝說明
根據煤氣放散點火裝置設備的技術要求，該系統主要由主火炬燃燒器、PLC控制系統、閥組，儀表及工藝管道，高能點火裝置等組成
基本工藝流程如下：
煤氣經工藝管道及筒體后到達主燃燒器放空燃燒，常明燈燃燒器均安裝在主燃燒器上。當需要點火時，啟動點火裝置，點火裝置首先點燃常明燈燃燒器，當放散氣體到達主燃燒器時，主燃燒器被長明燈引燃。具備較高的安全、環保性。
a、安全性
煤氣放散點火系統依靠動態密封阻火器及氮?dú)庹龎鹤柚箍諝饣亓髦镣搀w內而發生回火。
b、環保性
煤氣放散點火系統保證將煤氣點燃并能完全燃燒。
c、 常明燈用焦?fàn)t氣作為燃料氣。
